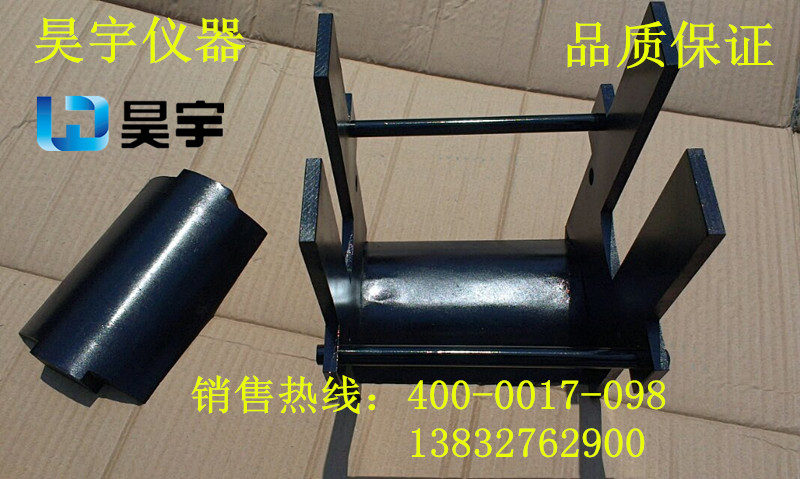

LZP-3型透水路面砖劈裂抗拉强度试验装置
一、透水路面砖抗劈裂夹具概述：
LZP-3型透水路面砖抗劈裂夹具是根据国标GB/T25993-2010《混凝土透水路面砖抗劈裂拉伸试验方法》制作而成,它既能满足边长为320mm的立方体标准试件（或边长为320mm非标准立方体试件）抗劈裂强度试验。
二、透水路面砖抗劈裂夹具技术参数
1、钢性支座接触面半径:75（±5）mm
2、支架左右档宽度:350mm
3、长度:400mm
4、外形尺寸（长x宽x高）:420x210x220mm
5、净重：14.5Kg
6、适用机型：通用型，可在各厂生产的万能机、压力机上使用
7、试件尺寸：满足边长为100mm 、150mm立方体试件
三、透水路面砖抗劈裂夹具设计依据
GB/T50081-2002《普通混凝土力学性能试验方法标准》
四、透水路面砖抗劈裂夹具试验步骤：
1、试件采用边长为320mm的立方体标准试件，每组3个试件。
2、试验机与试件之间采用钢制弧形垫条。在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15-20mm，厚3-4mm。两种垫条（板）的长度均应不小于试件的边长，木质垫板不得重复使用。
3、抗劈裂夹具试验步骤
（1）检查试件外观，并测量尺寸。
（2）在成型时的顶面和底面划出劈裂面的位置。
（3）按图所示安放试件、弧形钢制垫条及木质垫板。试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。
（4）加载：当试件的抗压强度低于30Mpa时，加载速度取0.02-0.05MPa/s,当试件的抗压强度等于或高于30MPa时，应取0.05-0.08MPa/s。当试件临近破坏、变形迅速增长时，应停止调整试验机油门，直至试件破坏。记录最大荷载，精确至0.01MPa。
4、抗劈裂夹具混凝土立方体试件的劈裂抗拉强度按下式计算：
式中 ——混凝土劈裂抗拉强度（MPa）;
——荷载（N）;
——试件劈裂面面积（mm2）。
5、抗劈裂夹具 以3个试件测值的算术平均值作为该组试件的劈裂抗拉强度值。
