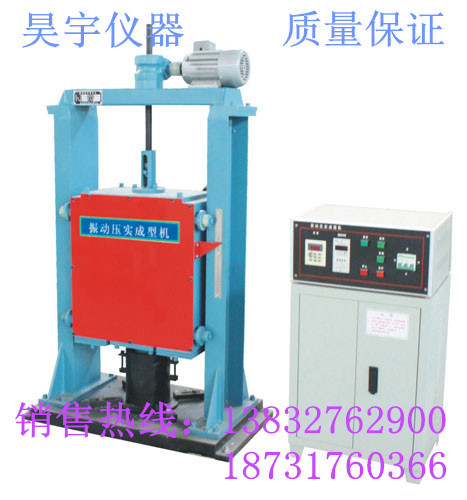

ZY-4型振动压实成型机简介：

在路面的压实施工中，大多已采用振动压路机，因此在级配设计和实验室已越来越多地采用振动压实的方法进行设计及制备试件。ZY-4型振动压实成型机是根据行业标准（JTGE51-2009）中，半钢性基层材料振动法试件成型所需的技术备件，专门设计制造的专业设备，用于制造无机结合料稳定粒料的各种试件，其中包括用于测试无侧限抗压、强度、间接抗拉强度和抗压回弹模量的圆柱试件和用于温缩系数、干缩系数、抗折强度以及抗折回弹模量测试的梁式试件。

振动压实试验仪特点：

1.压实后，试件的密实度高，压实效果非常好，且不会压碎石料破坏级配；

2.任意改变振动频率及振动力

3.任意改变设定压实时间；

4.采用进口变频器及高可靠性整体振动元件，整机可靠性高；

5.侧向力相互抵消，减小左右晃动，大程度地减低噪声及整机振动；

6.通过模态分析及试验，进行优化结构设计，有效地避免了整机的共振，进一步减低噪声及整机振动；

7.采用特殊结构与控制方式，确保激振力精度；

8.有压实位移标尺显示。

9.交通部<振动压实成型机>标准起草单位之一。

振动压实仪主要技术指标：

1.振动频率： 28-30Hz

2.激 振  力：6800-6900N（可调）

3.静 压 力： 1900N±10%（可调）

4.振动时间： 0～10分钟(可调)

5.适用试模：标配：Φ152×170mm，钢模套环：Φ152×50mm。

           梁式试件模具：钢侧板长450mm 宽180mm 厚150mm 或其它(可选配或订制)

           钢垫块：450mm 宽100mm 厚25mm

6.振动装置升降方式：自动、手动均可

7.振动方式：双轴偏心振动

8.激振力控制方式：变频振动

9.控制精度：采用特殊结构与控制方式，确保激振力精度。

10.电源：380V    1.5KW

11.外形尺寸：长×宽×高  1150×760×1700mm

12.重量：450Kg
