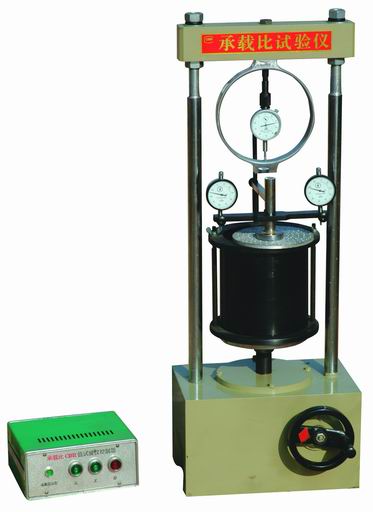

CBR型承载比试验仪简介：
一、用途：
本仪器适用于各种土和混合料(应在25mm以内不超过40mm),以确定所设计的路面,路面基层,底基层,路基材料层的承载能力,在规定的试筒模内压实后进行承载比试验。仪器由主机、测力环及贯入杆、加载板、百分表、膨胀量测定装置等组成。仪器具有体积小，出力大，操作方便等特点。
二、技术参数:
1、电源电压:220V ～125W
2、荷载30KN(标配） 50KN(可选) 上升速度: 1mm/min
3、贯入杆:端面直径Φ50mm 长100mm。
4、百分表：0--10mm，2只。
5、荷载板：4块（外径Φ150mm、内径Φ52mm，每块1.25kg)
6、多孔板：两块。
7、试筒：内径Φ152mm、高170mm，垫块Φ151mm、高50mm同重型击实试验试筒。
8、仪器尺寸：310×310×930mm；
9、仪器重量：100kg。
三、操作规程：
1、打开电源开关，仪器运转。检查仪器的工作状况是否正常，检查手柄进出转动是否正常，如一切正常可准备开始试验。
2、按《公路路面基层材料试验规程》JTJ057-85承载比试验方法制取试件。
3、泡水测膨胀量：
(1)在试件制成后，取下顶面滤纸，放一张好滤纸，并在上按装附有调节杆的多孔板，在多孔板上加4块荷载板。
(2)将试筒与多孔板一起放入槽内（不放水），并且拉杆将模具拉紧，安装百分表，并读取初读数。
(3)向水槽内放水，使水自由进入到试件顶部和底部。在泡水期间水面应保持在试件顶面25mm，通常需四昼夜。
(4)泡水终了时，读了试件上百分表的中读数，计算膨胀量。
(5)取出试件，静至15分钟排水，然后卸去附加载荷和多孔板及底板及滤纸，并称重，以计算试件的湿度和密度变化。
4、贯入试验
（1）将泡水试验终了的试件放到路面材料强度试验仪上，调整偏球座，使贯入杆与试件顶面全面接触，在贯入杆周围放置4块荷载板。
（2）先在贯入杆上施加45N荷载，然后将测力和测变形的百分表指针调整到零点。
（3）加荷使贯入杆以1-1.25mm/min的速度压入试件，记录测力百分表某些读数（如20，40，60）时的贯入量，并注意使贯入量为2.5mm时，能有8个以上的读数，总贯入量应超过7mm。
（4）计算、绘制压力----贯入量为2.5、50mm时的承载比。承载比C=（单位压力/7或10.5）乘以100%。
四、仪器保养：
1、每次试验后，应立即将仪器擦洗干净。
2、使用一年后应把变速箱内润滑油脂换上新的润滑脂，以后定期保养。
