承载比试验仪使用说明

　　一、用途：

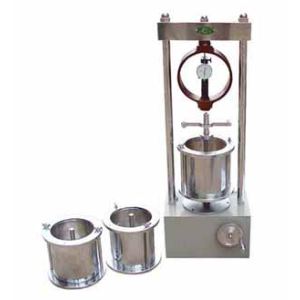

CBR-1型承载比试验仪，是用于在规定的试筒内制作后，对各种土和路基层，底层材料进行承载比试验。混合料的最大粒径，应控制在25mm以内，不超过40mm。

   二、仪器主要参数：

1、速度：1mm/min 压力3T

2、贯入杆：端面直径φ50mm。内径φ52mm 长100mm

3、多孔板：两块

4、百分表：0~10mm，三只φ

5、载荷板：6块(外径φ150mm，内径φ52mm，每块1.25Kg).

6、试筒：内径φ125mm，高170mm，垫块φ151mm,高50mm同重型击实试验试筒。

7、仪器尺寸：310×310×930mm

8、仪器重量：100kg

三、仪器的使用方法

1、打开电源开关，仪器运转，检查仪器的工作状况是否正常，检查手柄进出，转动是否正常，如一切正常可准备开始试验。

2、按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。

3、测量饱水膨胀量：

 A、将经过湿气养生的试件放在装有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力，

 B、将试筒与多孔板一起放在水槽内(先不放水)并用拉杆将模具拉紧，安装百分表，读取初始读数。

  C、向水槽内放水，使自由进到试件的顶部，在饱水期间，槽内水应保持在试件的顶面以上25mm，通常试件要泡96小时，

  D、在泡水时间到时，读取百分表读数，计算膨胀量。

AV=泡水后试件高度的变化/原试件高(120mm)×100%

   E、从水槽中取出试样，倒出试样上的水，静置15分钟让其排水然后卸去附加载荷和多孔板，底板及滤纸，并承重M，以计算试件的深度及密度的变化。

4、贯入试验：

   A、将饱和水试验终了的试件放到试验仪升降盘上，调整贯入杆与测力环对中，在贯入杆周围放置预定数量的载荷板。

   B、先将贯入杆用手轮施加45N载荷，然后将测力环，测形变的百分表调整到零点。

   C、加荷压人手轮，记录测力百分表某些读数(20、40…..)时的贯入量，并注意贯入量为2.5mm，能有8各以上的读数，总贯入量为2.5、50mm时的承载比：

承载比C=单位压力/7或10.5×100%

四、仪器保养：

      1、每次使用后，应立即将仪器擦干净。

      2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂，要定期保养。
