一、细集料棱角性测定仪介绍
WX-2000型细集料棱角性测定仪是根据《公路过程试验规程JTJ058-2000》，《细集料试验方法标准T0345-2000》生产的仪器，结构简单，操作方便，是公路工程试验室及石料厂必备之仪器。
二、细集料棱角性测定仪仪器用途
本仪器测定天然砂，人工砂，石销等适用于路面的细集料粗糙度，以评定细集料颗粒的棱角性，表面构造，预测细集料粒对沥青混合料的内摩擦角和抗流动变形性能及对拌制水泥混凝土的和易性的影响。
三、细集料棱角性测定仪主要结构

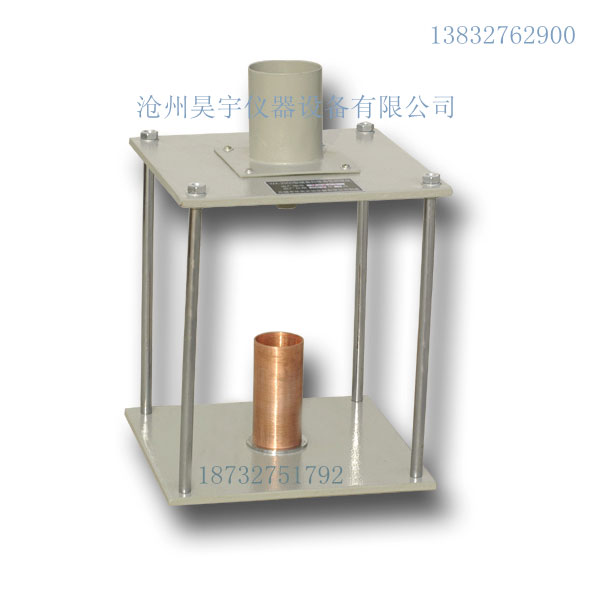

1、细集料棱角性测定仪：上部为一个金属或塑料制的圆筒，容积不小于200毫升，下面接一个高38毫米的金属制的倒圆锥漏斗，角度为60度，±4度，漏斗内部光滑，流出孔开口直径12.7mm±0.6mm.测定仪下方放置一个100毫升的铜制容器，容器内径为39毫米，高86毫米，次容器嵌在一块厚6毫米的金属板上，容器与底板之间用环氧树脂填充固结，金属底板部的正中央有一个凹坑，用以与底座位置对中.
2、标准筛：孔径为4.75mm、2.3mm的方孔筛或孔径为5mm，2.5mm的圆孔筛
3、天平：感量不大于0.1g
4、烘箱：能控温在105度±5度
5、玻璃板：60mmX60mm，厚度4mm
6、刮尺：带刃直尺，长100mm宽20mm
7、其他：搪瓷盘，毛刷
四、细集料棱角性测定仪(细集料棱角性测定专用) 细集料棱角性测定仪试验步骤
1、用水标定容器的容量V。
2、称取接受细集料的容器质量m。
3、将从现场取来的细集料试样，按照大粒径的不同选择2.36mm.(或2.5mm)筛，或4.25mm(或5mm)的标准筛过筛，除去大于大粒径的部分，通常对天然砂或0- -3mm(或5mm)石销采用2.36mm(或2.5mm)砂，对0--5mm石销或人工砂可采用4.75mm(或5mm)筛。
4、取约2kg试样放入搪瓷盘，加水浸泡24h，仔细清洗，漂去混水，然后分数次用0.075mm筛用水仔细冲洗过筛，将上部分放入105°C±5°C
烘箱中烘干，做不到将细集料筛分后再配合使用的工程实际情况，所以本规程仅列入了C组一种使用方法。
细集料棱角性测定仪SHRP的SUPERPAVE配合比设计方法对细集料的棱角性作出了规定，如下表所示：
美国对SMA路面要求细集料的棱角性不得小于45%，细集料的棱角性对SMA集料的嵌挤作用非常重要。通过细集料的棱角性试验方法，可以评定天然砂，人工砂，石销等细集料颗粒对沥青混合物的内摩擦角和抗流动变形性能的影响。
