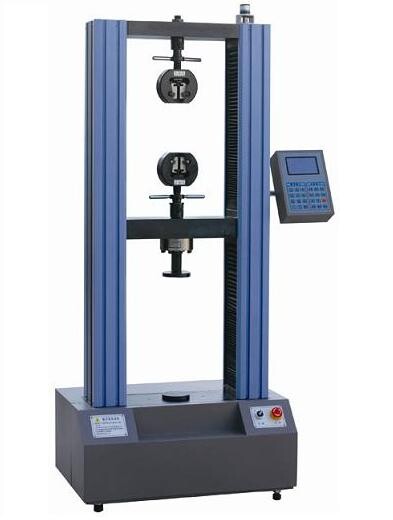

WDS/WDW系列微机控制电子万能材料试验机

产品介绍;保温材料万能试验机分为;

数显（保温材料）万能试验机,

微机控制（保温材料）万能试验机

一、保温材料万能试验机合符以下标准

1．GB/T16491—1996电子万能试验机；

2．GB2611—92试验机通用技术要求；

3．JJF1103-2003《万能试验机计算机数据采集系统评定》；

4．GB/T16825—1997拉力试验机检验。

二、保温材料万能试验机主用途

电子万能试验机，主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可打印。

该系列设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

本试验机在增加相关部件后能满足保温材料使用范围：JG149-2003、JG158-2004、GB/T5486.2-2001、GB/T7689.5-2001、GB8813-1988、GB/T17671-1999、GB/T9641、JG/T24-2000、JC/T547-2005、GB/T16777-1997（抗压夹具客户自备）、JG/T157-2004、GB/T8813-88《外墙保温材料压缩性能试验方法》；JGJ144《外墙外保温工程技术规范》；JC/T992-2006《墙体保温用膨胀聚乙苯烯板胶粘剂》等标准中对材料的实验要求。

三、保温材料万能试验机主要技术指标：

1. 试验力测量范围：0-20KN,或0-50KN

2. 试验力测量精度：1/300000

3. 试验力示值误差：≤±1%以内

4. 速度测量范围：0.01～500mm/min；

5. 速度精度:1%

6. 位移精度：0.01mm;

7. 有效拉伸试验空间：0～800mm；

8. 压缩空间距离：0～800mm；

9. 供电电源：220V，50Hz，功率2kW；

10. 附具：拉伸（拉拔头70x70x20mm 5个、外形70x70mm 内孔40x40mm 厚6mm 5个、拉伸垫板：外形70x70mm；内孔：43x43mm 5件

下夹具U型 开口长92mm 宽75mm 1件）

压缩（￠120mm） 弯曲 夹具各一副

11. 保护功能：超过最大试验力2%-5%时自动停机。

12. 试验机主机形式:门式结构。

13.试验机重量：1000KG

四、保温材料万能试验机的结构特征及工作原理

本机由机械、电气二大部分组成

1.机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、变形测量机构，包含有加载传动机构、试样拉伸夹具、试样压缩夹具、测力传感器、位移传感器等主要部件。

2.电气部分：

电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。主控制器可以根据不同是试验要求，选择拉伸、刚度、压缩试验模式，并设置各试验模式试样参数，调整好试样后，按试验键，系统即可自动启动试验，并根据相应的试验条件，自动判断停机处理，同时显示相应的试验结果。

3.本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数永久保存，下次开机自动读取显示

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机、音频报警保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等
