一、砌体砂浆强度点荷仪产品介绍：

ZXL-2000型砌体砂浆强度点荷检测仪是根据GB/T50315-2011《砌体工程现场检验技术规程》而生产的是砌体砂浆强度检测的仪器，其特点是能在现场或试验室直接测试，不影响墙体受力性能，具有检测容易，操作方便，所需时间短，测试准确度高等特点，完全可以满足砌体工程现场质量控制及旧、古房屋质量鉴定、评定的客观需求。

二、主要技术参数：

1、量程: 3KN

2、行程: 30mm

3、电源电压: 4.5V

4、净 重: 4.8kg

三、ZXL-2000型砌体砂浆强度点荷仪结构与原理：

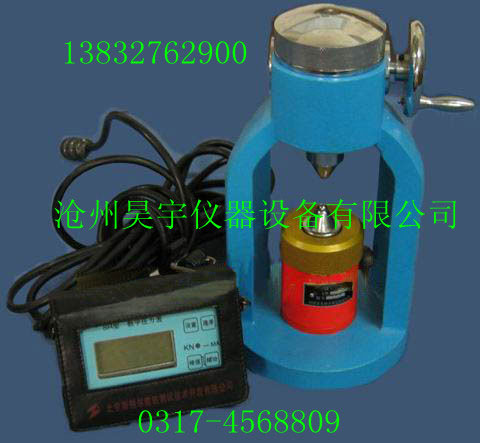

点荷仪由蜗轮、蜗杆机械加荷系统，压力传感器和微电脑峰值显示器组成，传感器安装在加荷系统的底座上，峰值显示器和加荷系统用导线连接。工作时，将预先取好的砂浆试样放在压头上，用手顺时针慢慢转动点荷仪的手柄，使升降丝杠向下移动，当加载头顶住砂浆试样时就产生了压力荷载，然后缓慢均匀的施加荷载直至试件破坏，此时微电脑峰值显示器将最大荷载保持住。

四、砌体砂浆强度点荷仪使用方法：

1、仪器使用前，先将传感器和被测试件安装好，将传感器和数字压力表的链接接好，此时，按下数字压力表的【开、关】按键，打开开关。

2、按下【峰值】键，显示屏左上角显示MAX标志，此时可以加荷，当试件破坏时显示器显示的示值为此试件的大强度值，单位为N，按下【存储】键，可将此结果存储，按此键，显示屏上方显示REC-XX时保存此测试结果成功，此值存储后，第一次存储值编号为REC-01，第n几次存储则编号为REC-n.等，详细看说明书。

1、仪器使用前,先将传感器与微电脑峰值显示器的连线接好,然后接通电源将显示器上电源开关打开,此时“加荷”指示灯亮,观察显示器上的数字是否为零若不为零应按“置零”键,使其清零。

2、按下“峰值”键,峰值指示灯亮,此时可以加荷,当试件破坏时显示器显示的示值为此试大强度值,单位为N.当做下一个试件时需按下“峰值”键使加荷指示灯亮,上一个试验数据消除,若显示器显示的数值为零(显示器有较小数值飘移属正常现象)再按下“峰值”键使“峰值”指示灯亮,此时可加荷做下一个试验,若显示器显示数值较大在“加荷”灯亮状态下按“置零”键使其清零.每次试验均需重复上述程序,但峰值指示灯不亮时显示器没有峰值保护功能,显示数值会随着卸荷而自动消除。

3、将每个测点处剥离出的砂浆大片加工成(或选取)符合下列要求的试件:厚度5-20mm,预估作用半径15-25mm,大面应平整,但其边缘不要求非常规则。

4、在砂浆试件上画出作用点,用卡尺测其厚度t,精确至0.1mm。

5、将砂浆试样放置在下加载头上,上、下加载头对准预先画好的作用点,用手顺时针慢慢转动点荷仪的手柄,通过蜗轮、蜗杆传动使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载,至试件破坏,此时停止加荷。

6、记录下峰值显示器读数后,代入公式,计算强度,点荷仪显示器的读数单位为N。

7、将破坏后的试件拼接成原样,量测荷载实际作用点中心到试件边缘的最短距离即为作用半径,精确至0.1mm。

8、注意:不要将上下加载头直接顶压,如需上下加载头来做本项检验时,必须在上下加载头之间放置砂浆片,以免损坏加载头。

9、砖砌体砂浆强度点荷仪仪器的检定调整

本仪器出厂前已与标准器进行检定.传感器经过一段时间使用需重新检定时,用户可将显示器后盖四个固定螺钉卸下取下前面板,旋转数码显示块左下角(上面的)电位器上的螺钉即可.(下面的电位器是用来调整零点的)调整时应将显示器处于“加荷”灯亮状态下进行,反复加荷卸荷试验.检定后用稠油漆将调整螺钉封牢,以免受震动发生变化。
