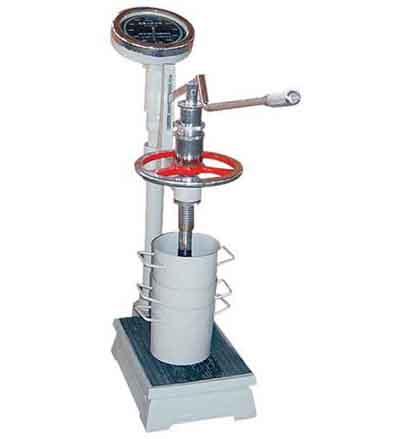

HG-80型表盘式混凝土贯入阻力仪

  • 时间:时间:2013-04-27 09:23 作者:昊宇仪器
深入了解HG-80型表盘式混凝土贯入阻力仪产品
产品简介:
HG-80型混凝土贯入阻力仪,数显贯入阻力仪,表盘式砼贯入阻力仪是沧州昊宇仪器设备有限公司混凝土系列其一产品,混凝土贯入阻力仪适用于测定混凝土物的凝结时间。
一、技术参数:
测量值:1000N
刻度盘分度值:10N
测针长度:100mm
针头圆面积:100m2,50m2,20m2
显示方式:表盘或数显
二、操作使用:
1、将仪器安放在水平的平台上。
2、接上电源,按数显器面板上的“电源”键,数显窗即显示数码。请通电10分钟后,使数显值自动趋于“0”。
3、选装上合适的贯入针。350N对应初凝贯入阻力(即2~3.5Mpa,此时用100 mm2贯入针);1000N对应中间贯入阻力(即3.5~20Mpa,此时用50 mm2贯入针);560N对应终凝贯入阻力(即20~28Mpa,此时用20mm2贯入针)。
4、料模中装满待测试的砼试料,抹平后放于仪器底板上。
5、调整贯入深度。
混凝土贯入阻力仪主要利用手动贯入阻力法测定混凝土凝结时间。通过手柄转动使贯入针垂直向下运动,当贯入针贯入试料模中的砼胶浆内时,胶浆对贯入针产生阻力,此力通过压力传感器并由电子数字显示装置(以下简称数显器)显示出来。随着时间的增加,砼胶浆的贯入阻力相应增加,通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。混凝土贯入阻力仪贯入及测力原理本仪器通过手柄转动使贯入针垂直向下运动,当贯入针贯入试料模中的砼胶浆内时,胶浆对贯入针产生阻力,此力通过压力传感器并由电子数字显示装置(以下简称数显器)显示出来。随着时间的增加,砼胶浆的贯入阻力相应增加,通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。
三、维护与保养:
1、混凝土贯入阻力测定仪使用完毕,仪器各部分必须擦拭干净,并在未油漆的金属表面涂油防锈。
2、混凝土贯入阻力测定仪使用一段时间以后,应打开支架上盖板,向方孔内注入一些润滑油,以利升降润滑。
混凝土贯入阻力仪一种方法是:先量出贯入针下端面与试料上平面的距离X(注意:X不得大于5mm,否则需适当下调贯入针),再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm,然后再拧紧螺盖,以锁住25+X长度。
另一种方法是:压下手柄使贯入针下端面与试料上平面保持平齐,然后调整仪器上部的定长螺母,使之下平面与“盖”的上平面距离调到25mm并锁住这一长度,再松开手柄。
以上两种方法的实际贯入深度均为25mm。
四、试验步骤:
首先按数显面板上的清零键清除传感器的初值,即清零。再按测试键进入工作测试状态,同时数显板上第一个灯(测试灯)亮,握住手柄向下转动,使贯入针接触试料至贯入到深位置(25mm)的过程控制在10秒钟左右。此时数显出现峰值, 同时数显板上第二个灯(峰值灯)亮,读出数显器的显示值,做好纪录,一次测试完成。
初凝时,使用1 cm2贯入针,计算公式为:P=N÷100(MPa);
终凝时,使用0.2 cm2贯入针,计算公式为:P=5 N÷100(MPa)。
